האם פיצוץ קרח יבש יכול להסיר שטף מ- PCB?

בעולם האלקטרוני המתפתח במהירות, לוח המעגלים (PCB) הוא רכיב הליבה של כמעט כל המוצרים האלקטרוניים. ללא לוחות מעגלים, לא היו מוצרים אלקטרוניים כמו טלפונים ניידים ומחשבים. עם זאת, ייצור כל לוח PCB הוא משימה מורכבת מאוד, הכוללת כיצד לנקות את השטף הנותר לאחר הלחמה מבלי לפגוע בלוח ה- PCB.

לשיטות המסורתיות לניקוי לוחות PCB יש תמיד כמה חסרונות במידה רבה יותר או פחות. בְּתוֹריצרן מכונות ניקוי קרח יבשלעתים קרובות אנו נשאלים: האם ניקוי קרח יבש יכול להסיר ביעילות את השטף ב- PCB תוך פגיעה במשטח לוח המעגל? לגבי סוגיה זו, ברור שכבר יש לנו את התשובה ובאמת אימתנו אותה. אז בשלב הבא, בואו נתעמק בתוכן של מאמר זה, לוקח אותך להבין את היתרונות והעקרונות של ניקוי קרח יבש, ונענה על השאלה האם ניקוי קרח יבש יכול להסיר ביעילות את השטף ב- PCB.

מהו PCB? מדוע להסיר שטף?

לוח מעגלים מודפס (PCB) הוא הבסיס של כמעט כל מכשיר אלקטרוני, המשמש כפלטפורמה לחיבור ותמיכה ברכיבים אלקטרוניים. PCBs, המורכב ממצע מבודד, עקבות מוליכות ורפידות הלחמה, מאפשרים מוליכות חשמלית וגם בידוד, מה שמבטיח הפעלה חלקה של מכשירים כמו מחשבים, ציוד טלקומוניקציה ומערכות תעופה וחלל.

במהלך תהליך ההלחמה, לעיתים קרובות, מבוסס רוזין, משמש לשיפור מפרקי הלחמה. שטף ממלא תפקיד חיוני על ידי:

• הסרת תחמוצות ממשטחי מתכת
• שיפור הידבקות הלחמה לרכיבים
• מניעת חמצון מחדש במהלך הלחמה

פעולות אלה מבטיחות מפרקי הלחמה חזקים, יציבים ואיכותיים, קריטיים לפונקציונליות PCB. עם זאת, שאריות שטף שנותרו מאחור לאחר הלחמה יכולות להוות סיכונים משמעותיים, כולל:

• מעגלים קצרים חשמליים או זיהום מוליכות, פוגעים בביצועי המעגל
• קורוזיה מתכתית והזדקנות מוקדמת של מפרקי הלחמה, ומפחיתים את תוחלת החיים של PCB
• סיכון מוגבר לכישלון מוצר, במיוחד ביישומים בעלי השקעות גבוהות כמו מכשירים רפואיים או אוויוניקס

כדי להקל על סוגיות אלה, הסרת שאריות שטף היא צעד קריטי בייצור ותחזוקה של PCB. PCBs נקיים לא רק מבטיחים אמינות אלא גם עומדים בתקני התעשייה המחמירים, מה שהופך את הסרת השטף האפקטיבי לעדיפות עבור היצרנים והטכנאים.

מגבלות של שיטות הסרת שטף מסורתיות

אמנם הצורך לנקות שטף מלוחות מעגלים ברור, אך לרוב שיטות ניקוי מסורתיות נכללות בהעברת תוצאות בטוחות, יעילות וידידותיות לסביבה. להלן מבט על הגישות הנפוצות ביותר והמגבלות שלהן:

• ניקוי ממס כימי: שיטה זו משתמשת בממסים כימיים כדי להמיס שאריות שטף. בעוד שהוא יעיל, הוא מציג סכנות בטיחותיות, כולל חשיפה לאדים רעילים וסיכוני אש. ממסים יכולים גם לפגוע בחומרי PCB רגישים ולהשאיר אחריהם שאריות כימיות, הדורשות ניקוי משני. בנוסף, ההשפעה הסביבתית שלהם משמעותית בגלל אתגרי סילוק פסולת מסוכנים.
• ניקוי קולי: מערכות קוליות משתמשות בגלי קול בתדירות גבוהה כדי ליצור השלכות מיקרו-בועות המנותקות מזהמים. אמנם יעילה, שיטה זו דורשת ציוד מיוחד ויכולה להוות סיכונים למחשבי PCB דקים במיוחד או מיניאטוריים, כאשר התנודות עלולות לפגוע ברכיבים עדינים או במפרקי הלחמה.
• ניגוב ידני: ניקוי ידיים עם מברשות או מטליות מאפשר הסרת שטף ממוקד אך הוא אינטנסיבי בעבודה ולא עקבי. זה נוטה למקומות חסרים, במיוחד בגיאומטריות PCB מורכבות, והוא לא מעשי לייצור בנפח גבוה.
• ניקוי על בסיס מים: שימוש במים מיונים או מטוסי מים בלחץ גבוה נראה חסכוני, אך הם מסתכנים בהכנסת לחות ללוחות מעגלים, מה שמוביל לקורוזיה, מעגלים קצרים או לכידת מים במפרקי הלחמה. תהליכי ייבוש מוסיפים זמן ומורכבות.

שיטות מסורתיות אלה חולקות חסרונות נפוצים: סיכון גבוה לשאריות, נזק פוטנציאלי ל- PCB, יעילות נמוכה וקיימות סביבתית לקויה. ככל שהאלקטרוניקה הופכת מדויקת יותר והתקנות מחמירות יותר, היצרנים זקוקים לפיתרון טוב יותר להסרת שאריות שטף בבטחה וביעילות.

מהי פיצוץ קרח יבש?

ניקוי קרח יבש, הידוע גם בשם פיצוץ קרח יבש, הוא שיטת ניקוי חדשנית ללא מגע המשתמשת בכדוריות CO₂ (קרח יבש) מוצק כאמצעי ניקוי. כדוריות אלה מונעות במהירות גבוהה דרך מכונת פיצוץ מיוחדת, פוגעות במשטחים מזוהמים כדי להסיר ביעילות שטף, אבק ושאריות אחרות. טכנולוגיה זו צוברת משיכה בייצור אלקטרוניקה בגלל התכונות הדיוקיות והסביבה שלה.

איך זה עובד

פיצוץ קרח יבש מסתמך על שלושה עקרונות ליבה:

1. השפעה קינטית: כדורי קרח יבשים, המואצים במהירות גבוהה, מתנגשים עם שאריות שטף, ומשחררים אותם משטח ה- PCB.
2. הלם תרמי: הקור הקיצוני של קרח יבש (-78. 5 מעלות) מקפיא במהירות מזהמים, מה שהופך אותם לשברירים וקלים יותר להתנתק.
3. סובלימציה: עם השפעה, קרח יבש סובלימציה מייד לגז CO₂, לא משאיר שאריות נוזליות או מוצקות ומבטל ניקוי משני.

שילוב זה מבטיח ניקוי יסודי מבלי להכניס מזהמים חדשים למשטחי PCB.

תכונות מפתח

פיצוץ קרח יבש מציע יתרונות מובהקים לניקוי לוח מעגלים:

• לא מוליך: בטוח לשימוש בציוד מופעל, ומפחית את הסיכון למעגלים קצרים.
• לא שוחק: שומר על שלמותם של רכיבים עדינים ומפרקי הלחמה ללא נזק לפני השטח.
• ללא שאריות: סובלימציה לא מבטיחה שאריות כימיות או נוזליות, ומפשטת את תהליך הניקוי.
• ידידותי לסביבה: לא דורש ממיסים מים או כימיים, הפחתת פסולת והשפעה סביבתית.
• יעיל: מנקה גיאומטריות מורכבות במהירות, אפילו באזורים שקשה להגיע אליהם, ומגביר את הפרודוקטיביות.

על ידי מינוף תכונות אלה, פיצוץ קרח יבש מספק פיתרון רב עוצמה, בטוח ובר קיימא להסרת שאריות שטף מלוחות מעגלים, התייחסות לחסרונות של שיטות מסורתיות ועמידה בדרישות של ייצור אלקטרוניקה מודרנית.

האם פיצוץ קרח יבש יכול להסיר שטף מ- PCB?

התשובה היא כן. ריסוס קרח יבש יכול להסיר ביעילות שאריות שטף בלוחות מעגלים, כמו שטף מבוסס רוזין, מבלי לפגוע בלוח המעגל או לרכיביו. שיטת ניקוי מתקדמת זו מתאימה במיוחד לדרישות הדיוק העדינות והגבוהות של ייצור PCB מודרני, מה שמבטיח שמשטח ה- PCB לא ייפגע. בסרטון לעיל אנו מנקים את לוח המעגלים עם שלנוYj -04 מכונת ניקוי קרח יבש של PCBA.

כיצד פיצוץ קרח יבש מסיר שטף

תהליך הניקוי שטף עם פיצוץ קרח יבש הוא יעיל ומדויק כאחד, וממנף את התכונות הייחודיות של כדורי CO₂ מוצקים:

• אפקט שביר תרמי: הקור הקיצוני של קרח יבש (-78. 5 מעלות) גורם לאריות שטף, כמו רוזין דביק, להקפיא במהירות ולהפוך לשבריר, ומיחש את הקשר שלהם למשטח ה- PCB.
• השפעה קינטית במהירות גבוהה: כדורי קרח יבשים, מונעים במהירות גבוהה, מכה את השטף שביר, תוך ניתוק ממפרקי הלחמה ומשטחים אחרים.
• סובלימציה: עם השפעה, קרח יבש סובלימציה מייד לגז CO₂, ולא משאיר שאריות נוזליות או מוצקות. זה מבטיח כי משטחי ה- PCB נקיים, יבשים ונקיים מזהמים משניים.

תהליך שאינו מוליך, לא שוחק, אידיאלי לרכיבי דיוק, ומונע מעגלים קצרים, קורוזיה או שריטות פני השטח. זה מסיר ביעילות שטף מבוסס רוזין ושאריות אחרות מבלי לפגוע בשלמות המעגלים.

היתרונות של פיצוץ קרח יבש להסרת שטף

ניקוי קרח יבש מציע יתרונות משכנעים על שיטות ניקוי מסורתיות להסרת שאריות שטף:

• אין ממסים כימיים: מבטל את הצורך בממסים כימיים מסוכנים, מפחית סיכונים בריאותיים והשפעה סביבתית.
• אין פסולת משנית: סובלימציה לא מבטיחה שאריות או פסולת מוליכות, בניגוד לשיטות ממס או על בסיס מים, תוך שמירה על מעגלים קצרים.
• הסרת מזהמים רב-תכליתיים: מעבר לשטף, היא מנקה ביעילות את ההלחמה, אבק, שמנים ומזהמים אחרים, מה שהופך אותו לתמיסה רב תכליתית.
• יעילות ועקביות משופרים: ניקוי מהיר משפר את תפוקת הייצור ומבטיח תוצאות אחידות על פני מעגלים.
• תאימות PCB אוניברסלית: מתאימה למחשבי PCB חד-צדדיים, דו-צדדיים ורב שכבתיים, המאכלסים את צרכי הייצור המגוונים.

יתרונות אלה הופכים את הקרח היבש לפוצץ בחירה מעולה עבור יצרני האלקטרוניקה המבקשים לנקות שטף תוך שמירה על איכות ועמידה בתקני התעשייה.

פיצוץ קרח יבש לעומת שיטות ניקוי מסורתיות

כדי להבין מדוע ניקוי קרח יבש בולט, בואו נשווה אותו לשיטות ניקוי PCB נפוצות כמו ממסים כימיים וניקוי קולי:

פיצוץ קרח יבש מצטיין בגישה ללא שאריות, ידידותיות לסביבה, ומבטל סיכונים של מעגלים קצרים או נזק למפרקי הלחמה. בניגוד לממסים כימיים, הוא אינו מייצר פסולת מסוכנת, ובהשוואה לניקוי קולי, הוא נמנע מלחץ רטט, מה שהופך אותו לאידיאלי עבור מעגלי צפיפות גבוהה ומדויק.

מסקנה: האם קרח יבש מפוצץ שיטה ברת קיימא להסרת שטף?

בְּהֶחלֵט. פיצוץ קרח יבש הוא פיתרון יעיל ביותר, נטול שאריות, ידידותי לסביבה ובטוח להסרת שאריות שטף מ- PCBs. היכולת שלו לנקות שטף ללא כימיקלים או מים הופכת אותו למתאים במיוחד עבור מעגלים מדויקים בצפיפות גבוהה המשמשים בתעשיות כמו תעופה וחלל, מכשירים רפואיים וטלקומוניקציה. על ידי החלפת שיטות ניקוי מסורתיות, זה משפר את איכות הניקוי, מפחית סיכונים תפעוליים וממזער את ההשפעה הסביבתית.

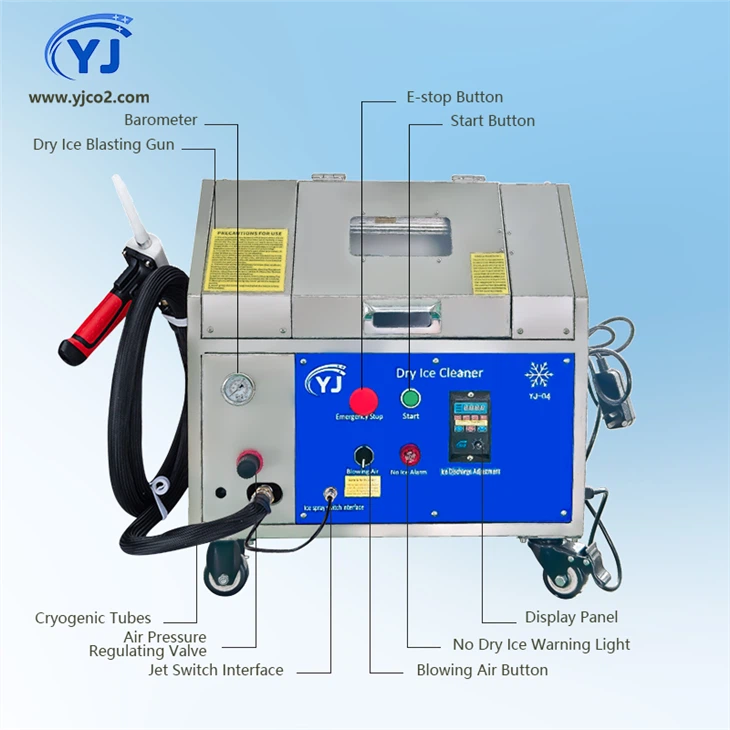

מחפש אתמכונת ניקוי הקרח היבשה ביותר של PCBA

YJCO2 הוא יצרנית מובילה של מכונות ניקוי קרח יבשות בסין. אנו מייצרים ומפתחים ציוד ניקוי קרח יבש נייד, תעשייתי ואוטומטי לחלוטין, ומספקים פתרונות שרשרת אספקה ​​חד-פעמית הכוללת ציוד ייצור קרח יבש ואחסון. מכונת ניקוי הקרח היבש של YJ -04 PCBA ששיקנו יכולה להסיר ביעילות שומנים בתוך מעגלים משולבים ולוחות מעגלים מודפסים, לכלוך מרובוטים וציוד אוטומטי, כמו גם מזהמים כמו שאריות שטף, ציפויים, שרשנים, צבעים מבוססי ממסים, שכבות הגנה וצילומי פוטוריסטים לאחר חיבור.

• גודל קרח יבש: 140 x 140 x 250 מ"מ בלוקים
• קיבולת קרח יבשה: 11 ק"ג
• צריכת קרח יבשה: {{0}} - 0.65 ק"ג\/דקה
• דרישת לחץ גז: {{0}}. 25–1.0 mpa
• צריכת גז: פחות או שווה ל- 0. 8 מ"ק\/דקה
• דרישת מדחס אוויר: גדולה או שווה ל 7.5 קילוואט (10 כ"ס)

יתרונות מוצרים:

1. עיצוב קומפקטי, גוף פלדה נטול-כל מכתים, יציב ועמיד.

2. היא מאמצת מנועים ומסבים מיובאים, שיכולים לפעול ברציפות ולהבטיח תפוקת קרח יציבה.

3. מעוצב באופן ספציפי לניקיון מעגלי מעגלי, הוא מתאים לניקוי שטפים והלחמת גלים במפעלים אלקטרוניים כמו PCBA ו- PCB.

4. על פי דרישות הלקוח, גודל גרגרי הקרח יכול להיות 0. 05-0. 1 מ"מ או 0. 2-0. 6 מ"מ.

צרו קשר כעת כדי ללמוד עוד על פיצוץ קרח יבש. ((info@yjco2.com)

שאלות נפוצות

1. האם פיצוץ קרח יבש נזק לרכיבי PCB?

לא. ניקוי קרח יבש הוא תהליך שאינו מגע, לא מוליך ולא שוחק, מה שהופך אותו לבטוח לרכיבים אלקטרוניים רגישים. הגדרות ציוד נכונות, כגון חרירי לחץ נמוך, לא מבטיחות נזק למפרקי הלחמה או משטחי PCB.

2. האם זה יכול לנקות את כל סוגי השטף, כולל שטף מבוסס רוזין?

כֵּן. פיצוץ קרח יבש יעיל במיוחד להסרת שאריות שטף כמו שטף מבוסס רוזין, כמו גם מתיז הלחמה, שמנים ואבק, ומציע ניקוי רב-תכליתי למזהמים שונים.

3. איזה סוג של פיצוץ קרח יבש מתאים ביותר לאלקטרוניקה?

בחר בפיצוץ קרח יבש עם לחץ נמוך ובקרת ריסוס מדויקת, כגון מערכות מיקרו-חלקיקים או שלג קרח יבש, המיועד במיוחד לתעשיות אלקטרוניקה ודיוק. אלה מבטיחים ניקוי בטוח ויעיל של לוחות מעגלים.

4. האם ניקוי קרח יבש יכול להיות אוטומטי לקווי ייצור PCB?

כֵּן. ניתן לשלב ציוד ניקוי קרח יבש בקווי הרכבה אוטומטיים של PCB, מה שמאפשר תפוקה גבוהה, ניקוי בלתי מאויש כדי להגביר את היעילות ויכולת הייצור.
